Montážní vložka
M 20 010-525 PN 25
POUŽITÍ:
Dálkově stavitelný orgán usnadňující montáž a demontáž armatur v potrubí, popřípadě vymezující délkové nepřesnosti při montáži potrubí. Provozní látkou mohou být voda, neagresivní kapaliny, páry a plyny pro pracovní tlaky a teploty:
Montážní vložka nesmí být používána k vymezování dilatací potrubí. K tomuto účelu slouží kompenzátor.
TECHNICKÝ POPIS:
Těleso je odlitek do kterého je zasunut posuvný kus. Utěsnění v tělese je provedeno ucpávkou. Stavební délku je možno nastavit rozpěrnými šrouby.
PŘIPOJENÍ:

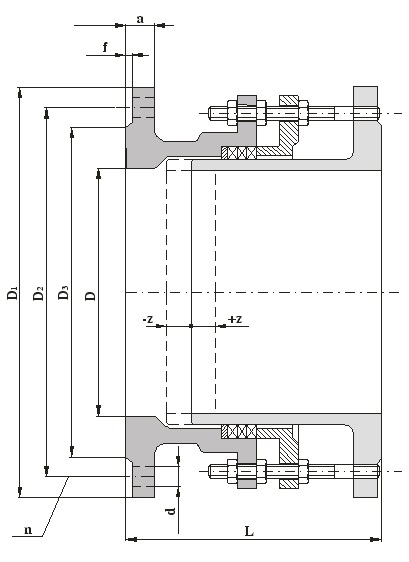

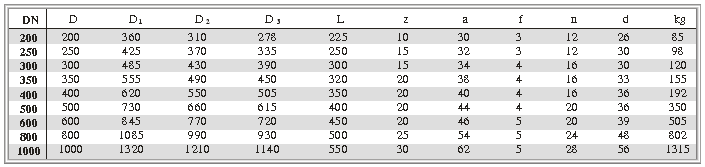

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
MATERIÁL:
Těleso, posuvný kus
uhlíková ocel (42 2643.1)
Víko ucpávky
uhlíková ocel (42 2643.1)
Rozpěrné šrouby
uhlíková ocel (tř.11)
Těsnění ucpávky bezazbestové vláknité
ZKOUŠENÍ:
Kompenzátor je zkoušen dle ČSN 13 3060, část 2, DIN 3230-3.
MONTÁŽ:
Montážní vložku je možno montovat do svislého i vodorovného potrubí. Při svislé poloze se doporučuje, aby posuvný kus byl nahoře.
OVLÁDÁNÍ:
POZNÁMKA:
