Regulátor výstupního tlaku
2310 PN 40
POUŽITÍ:
Slouží k regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak. Tento typ je určen pro vodu a vzduch pro pracovní tlaky do PN 40 a teploty do 130°C. Nemohou být použité pro hořlavé a jedovaté tekutiny. Redukovaný (výstupní) tlak je nastavován a udržován pružinou (každá pružina odpovídá určitému rozpětí tlaku). Hodnotu objemového množství pracovní látky udává Kv číslo (v m3/h -objemový průtok vody o hustotě 100 kg/m3při tlakovém spádu na ventilu 1 bar).
Minimální diferenční tlak
Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar) jsou uvedeny v tabulce.
PŘIPOJENÍ:

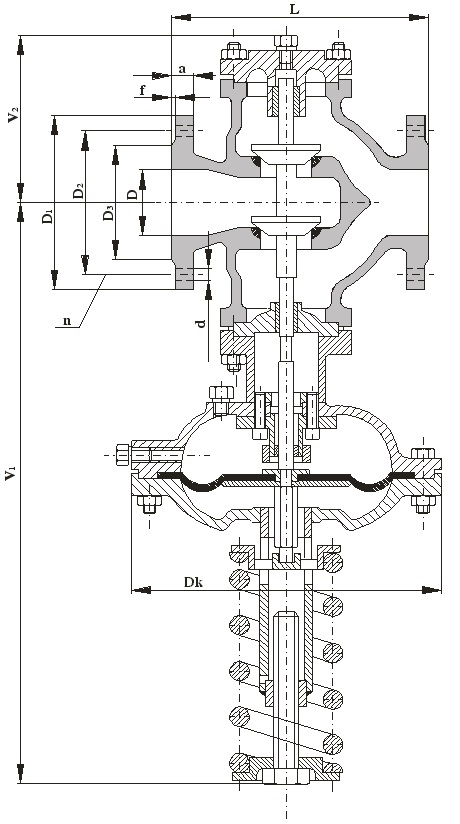

Stavební délky a připojovací rozměry jsou uvedeny v tabulce.
MATERIÁL:
Těleso GG 25
Kuželka, sedlo chromová ocel
Vodící pouzdra mosaz (CuZn40)
chromová ocel
Membrána EPDM
MONTÁŽ:
Regulátor tlaku se montuje do vodorovného potrubí s pružinou ve svislé ose pod osou potrubí. Směr proudění určuje šipka na tělese. Před regulátor je třeba zařadit filtr, před kterým musí být v předepsané vzdálenosti uzavírací armatura o stejné světlosti jako je regulátor. Potrubí za regulátorem je nutno v předepsané vzdálenosti osadit pojistným ventilem a také nesmí být mezi těmito orgány armatura uzavírací.
Technická data:
Průsak uzavřeného ventilu: 0,5% Kvs. Propustnost: 5 až 100% z Kvs
Nastavené hodnoty výstupního tlaku (p2) a maximální přípustné tlakové zatížení membrány (bar):
DIAGRAM:
Závislost max. přípustného tlaku na vstupu (p1) a výstupního (p2) pro kapaliny. Nezávisle na údajích v diagramu nesmí být u kapalných médií překročen tlakový rozdíl
