Šoupátko
S 35 111-610 PN 10
POUŽITÍ:
Uzavírací orgán pro vodu, páru a jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Šoupátko není vhodné k regulaci.
TECHNICKÝ POPIS:

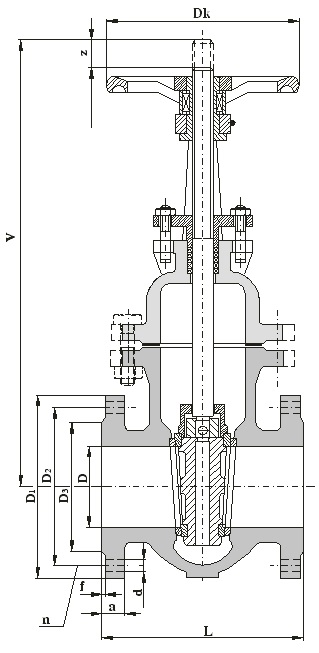

Šoupátko je třmenové se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou.
PŘIPOJENÍ:
Přírubový spoj s rozměry přírub dle ČSN 13 1060, DIN 2501. Stavební délky dle ČSN EN 558-1/14(15), DIN 3202 F4,F5. Těsnící rozměry přírub dle ČSN 13 1061, DIN 2526.
MATERIÁL:
Těleso, víko, klín šedá litina GG 25
Vřeteno korozivzdorná ocel (13 Cr)
Těsnící plochy tělesa mosaz, 13Cr
Těsnící plochy klínu mosaz, 13Cr
Těsnění ucpávky bezazbestové vláknité
ZKOUŠENÍ:
Šoupátko je zkoušeno podle ČSN 13 3060, část 2, DIN 3230-3.
MONTÁŽ:
Šoupátko je možno montovat do svislého i vodorovného potrubí.
OVLÁDÁNÍ:
POZNÁMKA:
