Zpětná klapka
L 10 117-540(240) PN 40
POUŽITÍ:
Samočinný orgán zamezující zpětnému proudění pracovního média. Je určen pro vodu, vodní páru, plyny a jiné neagresivní provozní tekutiny. Pro pracovní tlaky a teploty:
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit i armaturu uzavírací.
TECHNICKÝ POPIS:
Zpětná klapka má přímý průchod. Talíř klapky je spojen s ramenem a otočně uložen na čepech. Těsnící plochy jsou navařeny. Při nežádoucím zpětném proudění je talíř klapky přitlačován na těsnící plochu.
PŘIPOJENÍ:

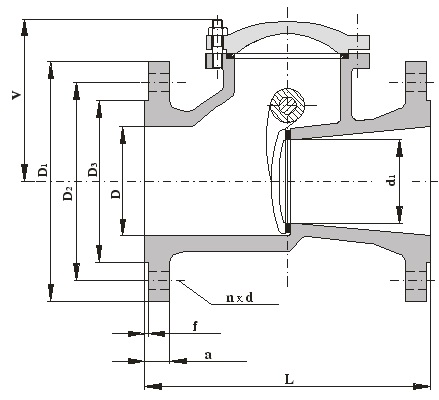

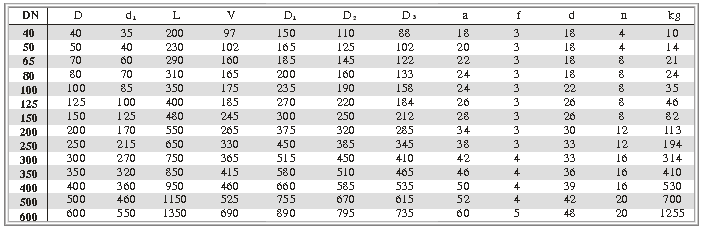

Přírubový spoj s rozměry dle ČSN 13 1060 a 13 1061. Stavební délky dle ČSN EN 558. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
MATERIÁL:
Těleso,víko, talíř klapky
-540 -240
uhlíková ocel (42 2643) leg. ocel (42 2744.5)
Čepy klapky korozivzdorná ocel (tř. 17)
Těsnící plochy návar (13Cr)
ZKOUŠENÍ:
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ:
Klapku lze montovat do vodorovného nebo i svislého potrubí se stoupajícím směrem proudění média. Směr proudění musí souhlasit se šipkou na tělese.
OVLÁDÁNÍ:
Samočinné, tlakem pracovního média na talíř, který uzavřením zabraňuje zpětnému proudění.
VARIANTY PROVEDENÍ:

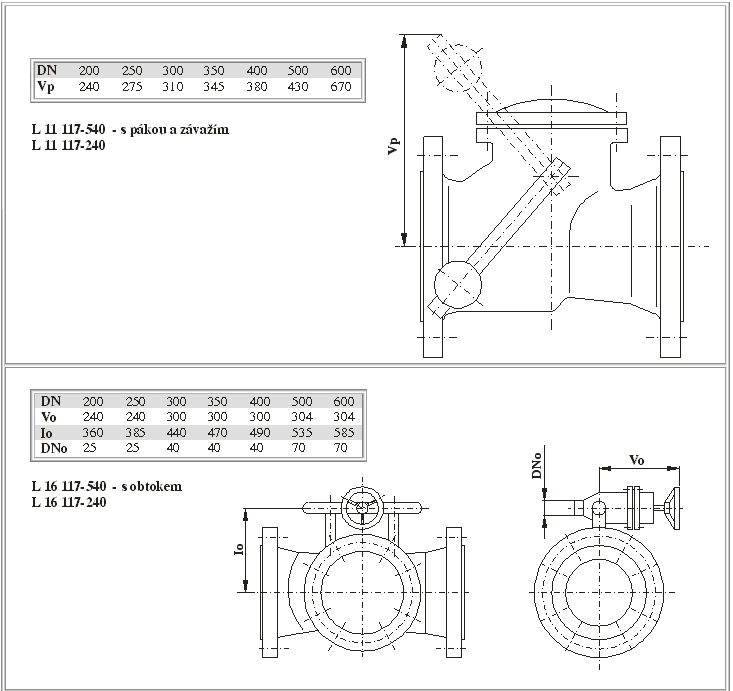

L 10 – základní
L 11 – s pákou a závažím

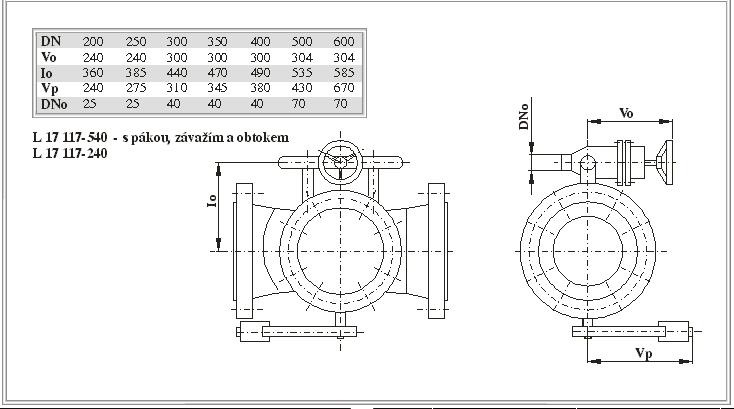

L 16 – s obtokem
L 17 – s pákou a závažím a obtokem
